Самодельный руль (в процессе изготовления)

[ZERgyt]

Советую вот такую втулку сделать она прижмется пружиной и не куда не денется.





Также использовать вот такой болт.

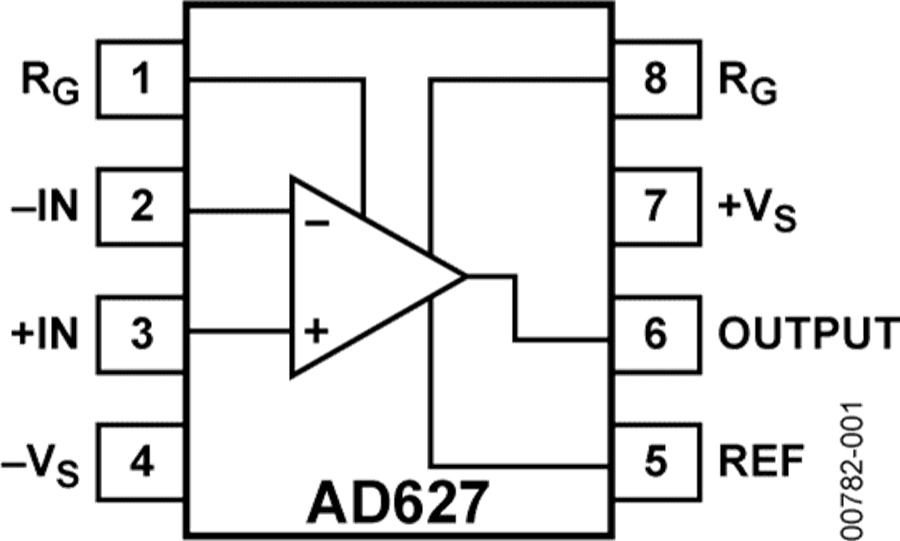

А насчет электроники там нужно спаять усилитель для тензобалки например на ad627. На этом чипе тупо с одной стороны входят провода с тензо на другой выходят и на две верхние ноги запаивается резистор на 205 ом. Выходные показание как на обычной перемененном резисторе.

[ZERgyt]

[Vadim_Kr]

Приветствую! Часть промежуточных фото. Пружина что на фото - кажется сильно мощная, и я уже заменил на другую, слава богу нашел несколько вариантов. Пока не сфотографировал.

По педали тормоза - так как пока нет тензодатчика - прикручена алюминиевая пластина по размерам тензодатчика.

Теперь вопрос! Что придумать с пружиной в педали тормоза? Фиброфлексовые втулки где купить у себя в стране я не нашел.

Товарищ предлагает набрать втулками стоек стабилизатора от авто......?  Вроде гугл говорит что твердость у них 70 единиц по Шору. То что надо вроде..?

Или же поставить длинную пружину а во внутрь какую-то вставку ???



[Sieben]

11 часов назад, Vadim_Kr сказал:

набрать втулками стоек стабилизатора от авто

Та пойдёт. Поставь, и решишь. )

[_rar]

11 часов назад, Vadim_Kr сказал:

Теперь вопрос! Что придумать с пружиной в педали тормоза? Фиброфлексовые втулки где купить у себя в стране я не нашел.

Спроси Morganchik. Он этот вопрос для своих педалей решил:



[ZERgyt]

Я вообще хотел у них заказывать пружины и эластомеры. Но у них минимум заказ 10 шт.

[Sieben]

ZERgyt

Магазины авто-запчастей есть в городе? Их там полно должно быть.

[ZERgyt]

1 час назад, _rar сказал:

Спроси Morganchik. Он этот вопрос для своих педалей решил:



А ты все морганчик морганчик нет чтобы человеку сразу ссылку дать



[Vadim_Kr]

Всем привет. Даже не знаю интересно ли кому то эта тема ещё.... вообщем продолжаю:

изготовил платки усилителя для тензодатчика. Печатка была найдена в интернете, единственное что - в статье указан номинал Rg - 400 ом, Алексей выше в теме - указал 205 Ом. Я  впаял два по 200 Ом.

Сами же микросхемы - оказывается большой дефицит, найти в стране в исполнении дип-8 я не смог.  Заказал в So-8 и платку переходник.

Тензодатчик на 60Кг



Так как эксплуатировать педали буду за обычным столом - сделал подставку для педалей с "завалом" для удобства. Так же оставил место для педали сцепления.

Прошу прощения за качество фото.



[ZERgyt]

5 часов назад, Vadim_Kr сказал:

Всем привет. Даже не знаю интересно ли кому то эта тема ещё.... вообщем продолжаю:

изготовил платки усилителя для тензодатчика. Печатка была найдена в интернете, единственное что - в статье указан номинал Rg - 400 ом, Алексей выше в теме - указал 205 Ом. Я  впаял два по 200 Ом.

Сами же микросхемы - оказывается большой дефицит, найти в стране в исполнении дип-8 я не смог.  Заказал в So-8 и платку переходник.

Тензодатчик на 60Кг



Так как эксплуатировать педали буду за обычным столом - сделал подставку для педалей с "завалом" для удобства. Так же оставил место для педали сцепления.

Прошу прощения за качество фото.



Чем мощнее резистор тем меньше усиление вот таблица из даташита

И кстати у тебя фото не грузятся.

[Vadim_Kr]

Фото для предыдущего моего сообщения



[ZERgyt]

11 часов назад, Vadim_Kr сказал:

Фото для предыдущего моего сообщения



Какие эластомеры использовал на тормозе? И были проблемы с моей конструкцией педалей?

[Vadim_Kr]

1 час назад, ZERgyt сказал:

Какие эластомеры использовал на тормозе? И были проблемы с моей конструкцией педалей?

Вот с эластомерами пока не всё гладко, всё что было мною найдено - слишком жесткое (какие-то резинки от авто ставил, и резиновые втулки от стиральной машины с транспортировочных болтов...). Осталось по магазинам авто запчастей осталось пробежаться, возможно полиуретановые втулки подберу.

проблемы с конструкцией - да всё отлично!, тем более я отошел от оригинала, использовав материал толщиной почти в два раза толще, вместо втулок я применил подшипники.

[ZERgyt]



1 час назад, Vadim_Kr сказал:

Вот с эластомерами пока не всё гладко, всё что было мною найдено - слишком жесткое (какие-то резинки от авто ставил, и резиновые втулки от стиральной машины с транспортировочных болтов...). Осталось по магазинам авто запчастей осталось пробежаться, возможно полиуретановые втулки подберу.

проблемы с конструкцией - да всё отлично!, тем более я отошел от оригинала, использовав материал толщиной почти в два раза толще, вместо втулок я применил подшипники.

Смотрю не стал ставить тензо на газ. Решил сэкономить или возникли проблемы?

[Vadim_Kr]

24 минуты назад, ZERgyt сказал:

Смотрю не стал ставить тензо на газ. Решил сэкономить или возникли проблемы?

Да цена на 20кг тензодатчик  не велика. Скорее желание поскорее собрать :)  Чуть позже закажу на али датчик. Для установки там проблем нет.

И кстати а нужен ли там датчик на 20кг? Там такая мелкая пружинка вроде....





[ZERgyt]

49 минут назад, Vadim_Kr сказал:

Да цена на 20кг тензодатчик  не велика. Скорее желание поскорее собрать :)  Чуть позже закажу на али датчик. Для установки там проблем нет.

И кстати а нужен ли там датчик на 20кг? Там такая мелкая пружинка вроде....





Ну у Heusinkveld на 20 стоял. Может сойдет и  меньше.

[RomanST]

Влезу в чужую тему, надеюсь автор простит. Сейчас в разработке много чего интересного, в том числе педальный контроллер с двумя усилителями на той же плате. Все настройки - через GUI, крутить на плате ничего не нужно (кроме винтовых раъемов на провода). Один из вариантов - с 16-битным ADC (более простой вариант - 12-битный). Готово будет месяца через 2-3...

[ZERgyt]

25 минут назад, RomanST сказал:

Влезу в чужую тему, надеюсь автор простит. Сейчас в разработке много чего интересного, в том числе педальный контроллер с двумя усилителями на той же плате. Все настройки - через GUI, крутить на плате ничего не нужно (кроме винтовых раъемов на провода). Один из вариантов - с 16-битным ADC (более простой вариант - 12-битный). Готово будет месяца через 2-3...

Зачем если есть.

[Vadim_Kr]

28 минут назад, ZERgyt сказал:

Зачем если есть.

Так тут паять усилители, шить микросхему надо, как то всё это скомпоновать.... а тут готовое устройство. Да? :)

[ZERgyt]

56 минут назад, Vadim_Kr сказал:

Так тут паять усилители, шить микросхему надо, как то всё это скомпоновать.... а тут готовое устройство. Да? :)

30мин на прошивку и пайку можно даже на макетке паять либо вообще без платы.

[RomanST]

5 часов назад, ZERgyt сказал:

30мин на прошивку и пайку можно даже на макетке паять либо вообще без платы.

Ты удивишься сколько людей не хотят паять и вообще думать. Адаптер для шифтера лежит в открытом доступе - схема, прошивка, распиновка, а желающих купить за деньги - не так уж мало.

6 часов назад, Vadim_Kr сказал:

Так тут паять усилители, шить микросхему надо, как то всё это скомпоновать.... а тут готовое устройство. Да? :)

Именно.

[TOPMO3]

я тоже кстати делал плату со встроенными усилителями, вот такую. На плате 3 разъема с усилками для лоад селлов и 3 разъема для обычных потов, можно использовать в любой комбинации )) Степень усиления можно регулировать подстроечными резюками, есть несколько разъемов для мелочевки типа кнопок и энкодеров. Все конфигурится как обычно через OSHStudio

Следующая партия будет через месяц, кому надо - пишите ) Она будет немного отличаться от картинки - USB разъем будет обычный, а не вертикальный

[ZERgyt]

19 часов назад, TOPMO3 сказал:

я тоже кстати делал плату со встроенными усилителями, вот такую. На плате 3 разъема с усилками для лоад селлов и 3 разъема для обычных потов, можно использовать в любой комбинации )) Степень усиления можно регулировать подстроечными резюками, есть несколько разъемов для мелочевки типа кнопок и энкодеров. Все конфигурится как обычно через OSHStudio

Следующая партия будет через месяц, кому надо - пишите ) Она будет немного отличаться от картинки - USB разъем будет обычный, а не вертикальный

А кстати можно ли сделать настройку нелинейности в твоем софте по типу как на картинке если несложно ?

[TOPMO3]

Это давно в планах на самом деле, но никак руки не дойдут. Но да, однозначно буду добавлять

[Vadim_Kr]

Приветствую всех!

Итак, руль был собран и в процессе тестирования были выявлены косяки которые мешали им пользоваться.. в итоге использовал логитечь момо и свои педали. Подробнее:

1. Сбивался ноль руля в процессе рулёжки, незнаю с чем было связано то-ли он терял риски с диска, то ли были проблемы с контактами...... но вообщем уплывал ноль.

2. Руль был очень тяжелый, большой коэффициент редукции в ременной передаче плюс тяжелый мотор.

Увидел тему  Caravangoes , я решил попробовать ещё раз.

Вот что имеем на сегодняшний день:

Не обращаем внимания на торчащие шпильки, и не закрученные винты, мне надо было собрать для проверки и тестов. Всё ещё в процессе допиливания!

Из изменений:

1.Индуктивный энкодер  2048 импульсов на оборот (бывший маленький трехфазный моторчик с энкодером и таходатчиком maxon EC 45 flat ) Нет теперь никаких уплываний!!!

2. Уменьшена редукция - пока не прикрутил баранку думал что не стало лучше,  а в итоге - то что надо!!

3. Ардуину и драйвер спрятал в коробочку,  всё таки проводов там достаточно. И не надо боятся что где-то что-то зацепишь, и оно отвалится :)

Пока всем доволен!!
